Подключение блока питания: полное руководство по кабелям и разъёмам

Кому подходит: начинающим сборщикам ПК, которые хотят понять, какие кабели и разъёмы бывают у блока питания (PSU) и как правильно их подключать. Стоит так же параллельно ознакомиться с нашем материалом: Подключение материнской платы более целостная получится картина.

Что внутри: выбор блока питания, основные разъёмы (24‑pin, CPU 4/8, PCIe, 12VHPWR, SATA, Molex и др.), модульные кабели, управление кабелями и проверка после подключения.

1. Коротко о выборе блока питания

• Мощность (W). Выбирайте блок питания с запасом мощности — ориентируйтесь на суммарное потребление компонентов плюс ~25–30% запаса. Для типичной игровой системы 600–750 Вт — частый выбор; мощные карты и оверклокинг требуют 850–1200 Вт и выше.
• Эффективность (80 PLUS). Чем выше сертификация (Bronze → Silver → Gold → Platinum → Titanium), тем эффективнее блок, меньше тепла и ниже энергопотребление.
• Форма (ATX, SFX). Убедитесь, что форм‑фактор блока подходит к корпусу.
• Качество и бренд. Надёжные производители дают стабильное напряжение и защиту (OCP, OVP, SCP). Лучше не экономить на PSU — это ключевой компонент.

2. Виды кабелей и разъёмов (основные)

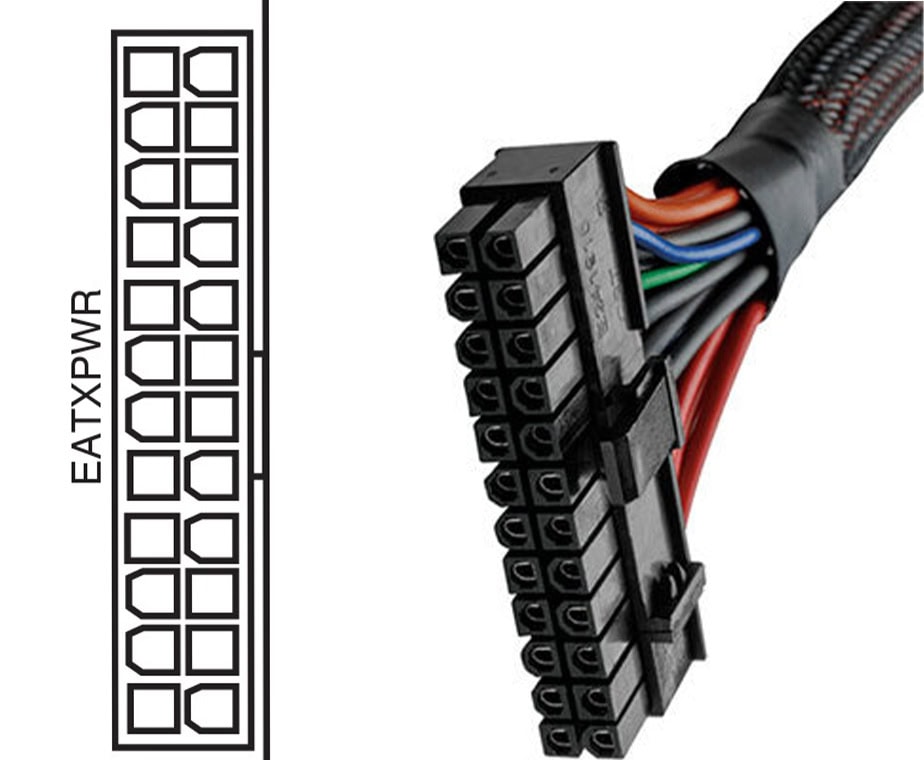

2.1 Главный разъём питания ATX — 24‑pin

• Самый большой разъём, обеспечивает питание всей материнской платы. Обозначается ATX или 24‑pin.
• Всегда подключается один, фиксируется защёлкой.

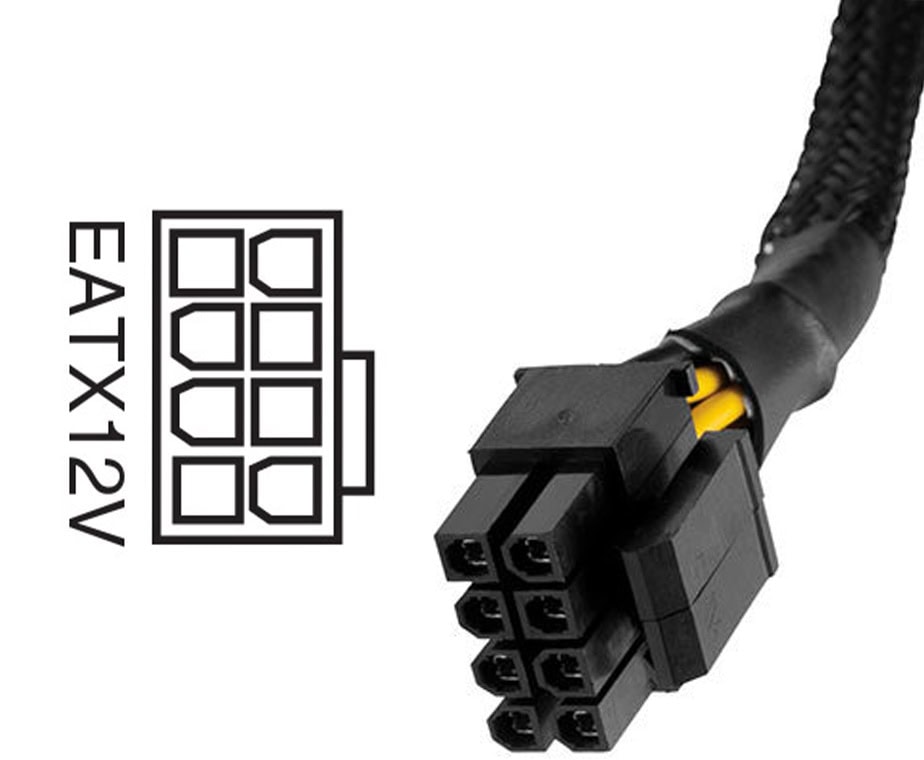

2.2 Питание CPU — EPS 4‑pin / 8‑pin (CPU_12V)

• Обычно расположен рядом с сокетом CPU на плате. Встречаются 4‑pin, 4+4 (складывающийся в 8) или 8‑pin EPS.
• Для мощных или серверных систем могут быть дополнительно 4‑pin/8‑pin подключения (например, двойной 8‑pin).

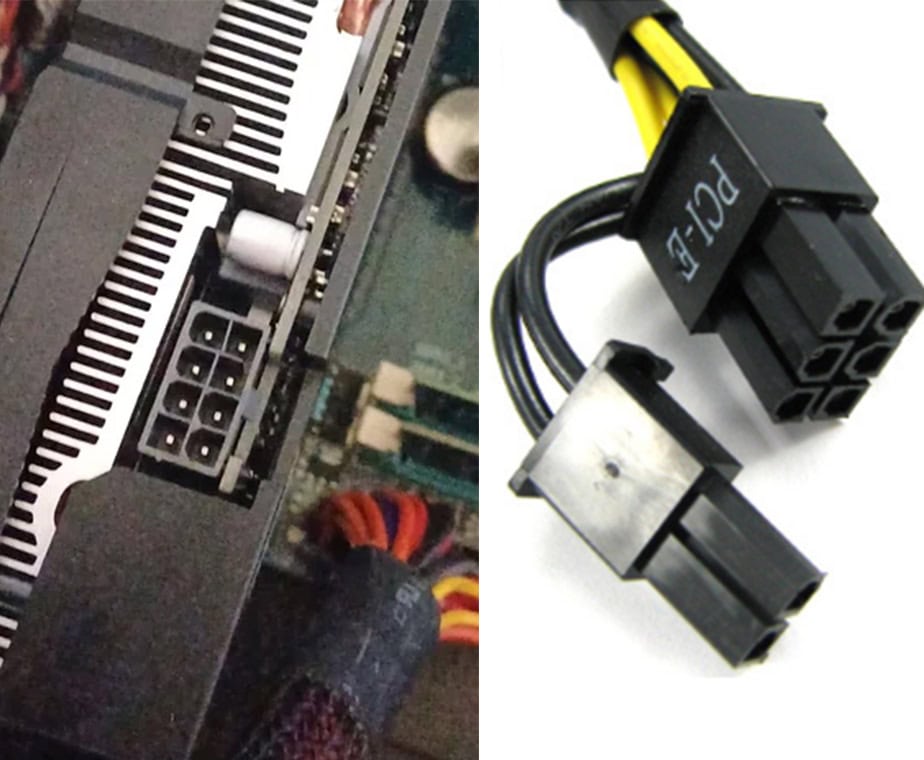

2.3 Питание видеокарты — PCIe 6‑pin / 8‑pin

• Кабели подписаны как PCIe. Видеокарты старше/среднего уровня используют 6/8‑pin. Современные мощные карты раньше часто имели два/три 8‑pin.
• Важно: подключайте кабели прямо от блока питания; не используйте ненадёжные сплиттеры.

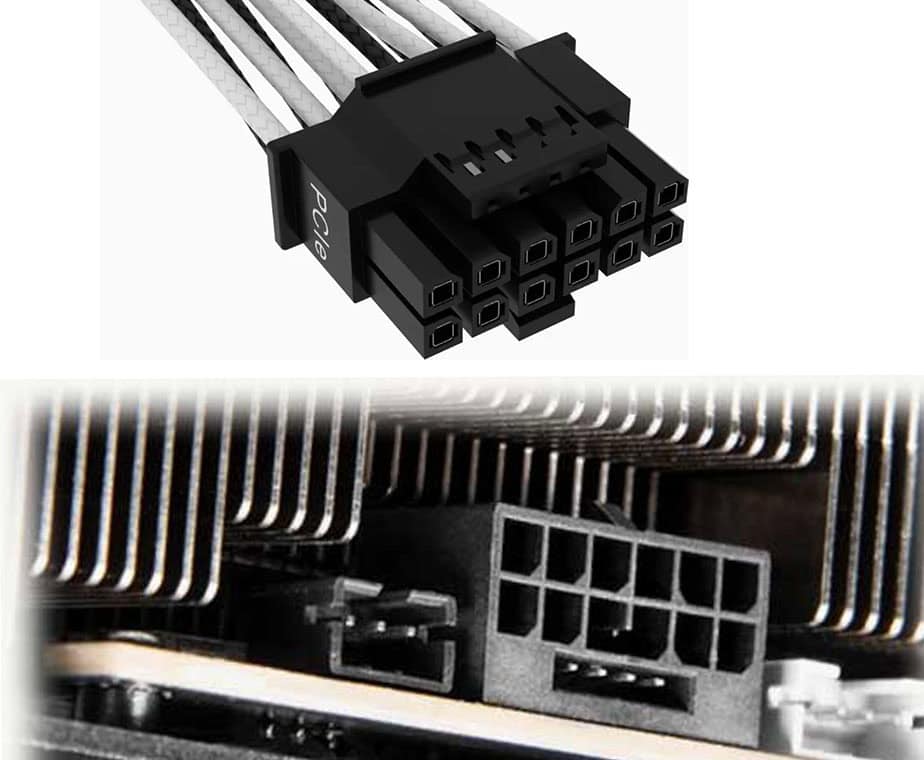

2.4 Новый разъём 12VHPWR (16‑pin)

• Это современный стандарт питания для топовых видеокарт (иногда называют 12VHPWR или 16‑pin).
• Критично: используйте либо штатный кабель 12VHPWR от блока питания, либо сертифицированный адаптер от производителя блока. Переходники с нескольких 8‑pin на 12VHPWR есть, но они должны использовать отдельные каналы/провода блока питания и выдерживать нагрузку. Некачественные адаптеры могут перегреваться и вызывать проблемы.

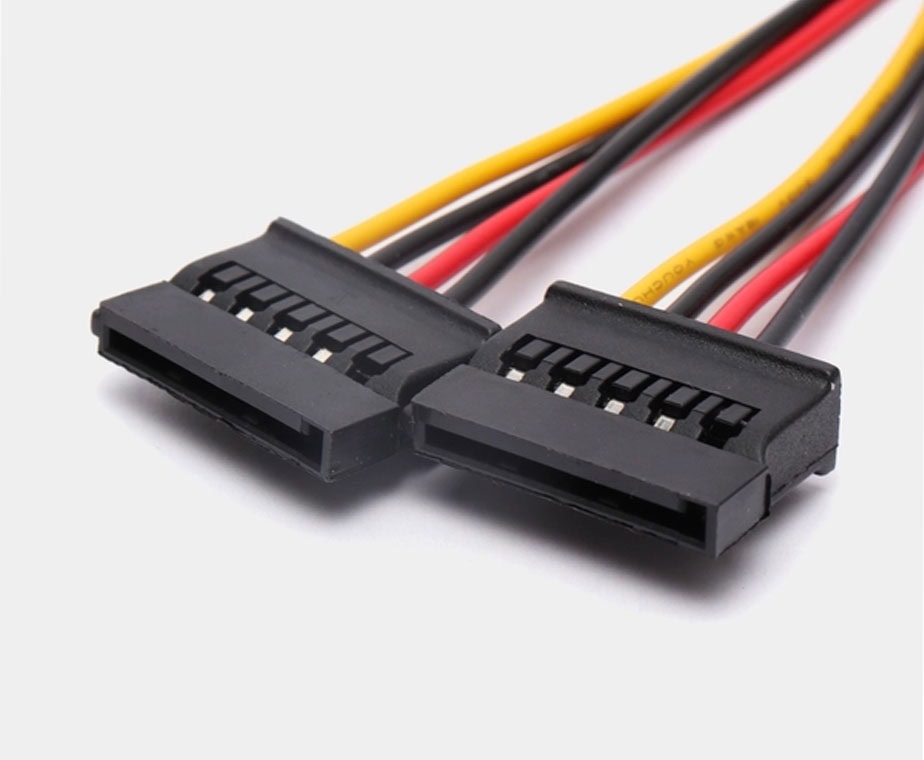

2.5 SATA Power

• Плоские 15‑контактные разъёмы для SSD/HDD и некоторых вентиляторов/контроллеров. Каждый привод нуждается в питании и в SATA data‑кабеле (к материнской плате).
• Не перегружайте один кабель слишком большим количеством накопителей.

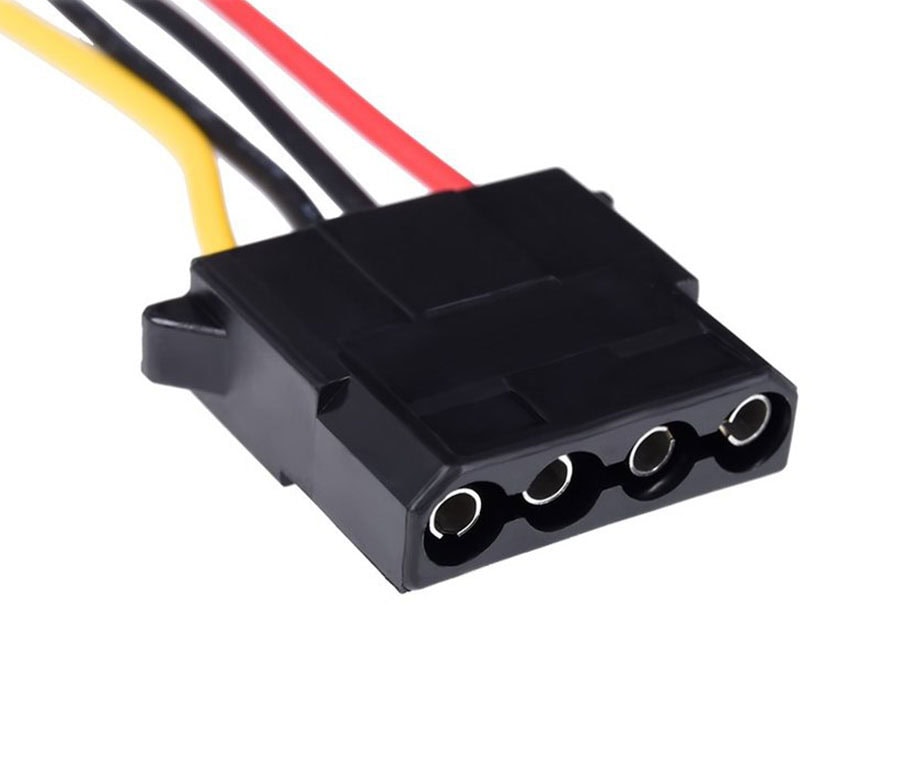

2.6 Molex (4‑pin)

• Старый тип разъёма, используется для старых вентиляторов, RGB‑контроллеров и некоторого периферийного оборудования.
• На новых системах встречается реже, но иногда полезен.

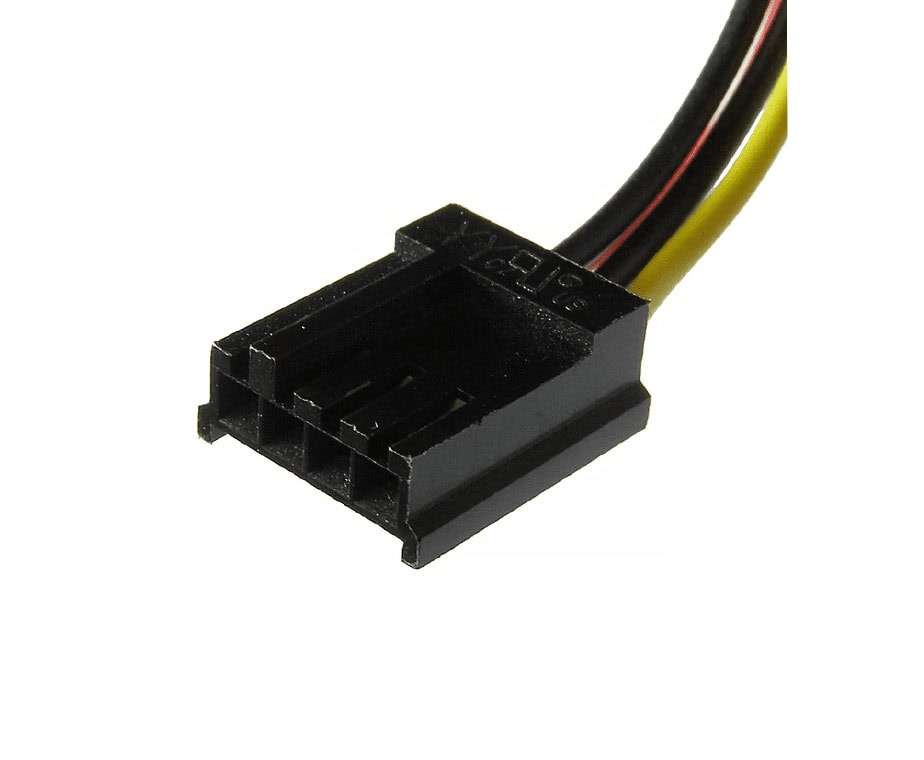

2.7 Floppy (Berg) — редко

• Маленький 4‑pin, используется для очень старых приводов и некоторых контроллеров. В современных сборках практически не нужен.

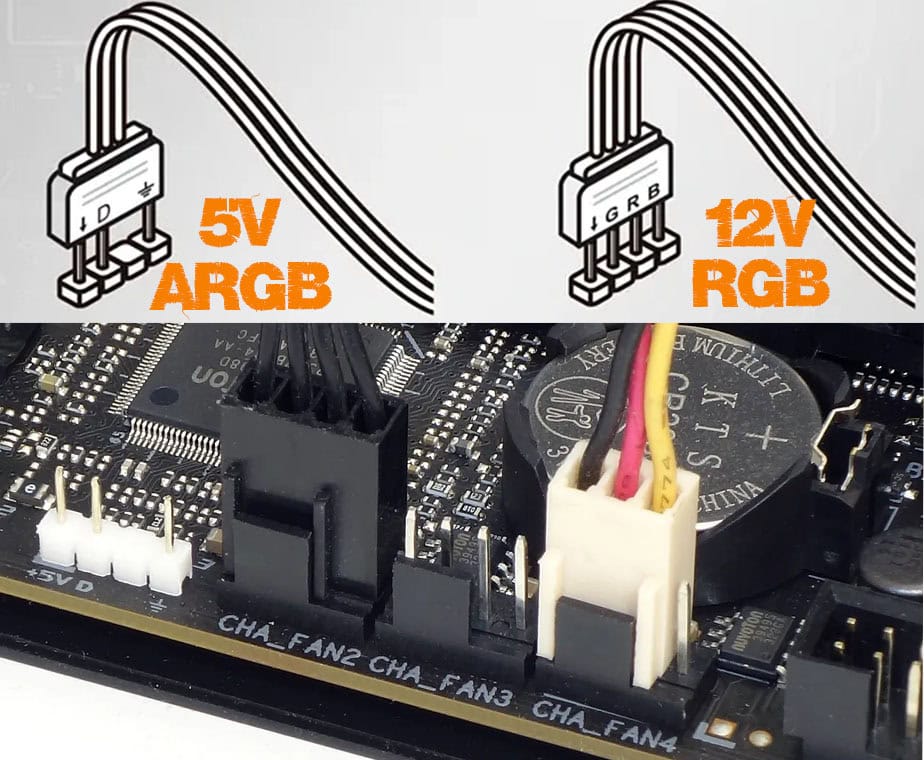

2.8 Fan/RGB и другие разъёмы на кабелях

• У модульных кабелей могут быть дополнительные разъёмы для питания RGB-контроллеров или вентиляторов — используйте по назначению и следуйте документации.

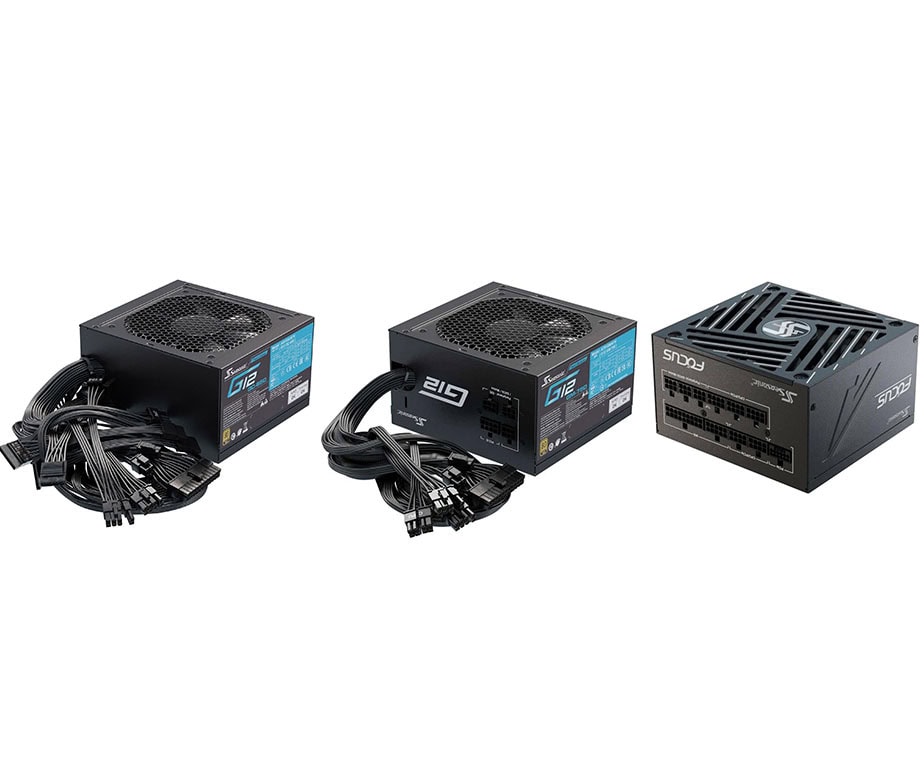

3. Модульный vs немодульный блок питания

• Немодульный (non‑modular): все кабели припаяны к блоку. Плюс — дешевле; минус — лишние кабели в корпусе.
• Полумодульный (semi‑modular): основной 24‑pin обычно припаян, а остальные кабели можно подключать по необходимости.
• Модульный (full‑modular): все кабели съёмные — удобнее кабель‑менеджмент и чистота внутри корпуса.

4. Практическая последовательность подключения

1. Отключите питание и подготовьте рабочее место.
2. Установите блок питания в корпус (обычно задняя нижняя часть) и закрепите винтами.
3. Подключите 24‑pin ATX к материнской плате.
4. Подключите CPU EPS 4/8‑pin рядом с процессором.
5. Подключите PCIe кабели к видеокарте(ам) — сначала убедитесь, какой разъём требует карта (6/8/12VHPWR).
6. Подключите питание к накопителям — SATA power.
7. При необходимости подключите Molex и дополнительные аксессуары.
8. Проверьте, что все защёлки вставлены, кабели не натянуты и не мешают вентиляторам.

5. Кабель‑менеджмент и безопасность

• Маркируйте и укладывайте кабели аккуратно. Используйте стяжки и каналы корпуса.
• Не натягивайте кабели через острые кромки.
• Не используйте сомнительные переходники. Например, дешёвые адаптеры с Molex→PCIe или многокабельные сплиттеры могут перегреваться при высокой нагрузке.
• Проверяйте совместимость 12VHPWR‑переходников. Если производитель GPU/PSU не рекомендует конкретный адаптер — не рискуйте.

6. Проверка и первая загрузка

• Минимальная конфигурация: для теста подключите материнскую плату, CPU с кулером, одну планку RAM, видеовыход (видеокарта или встроенное), и блок питания — затем включите систему.
• Проверяйте индикаторы и вентиляторы. Если ничего не загорелось и вентиляторы не крутятся — проверьте 24‑pin и CPU‑8pin.
• Если есть подозрение на неисправность PSU: используйте специализированный тестер блока питания или попросите помощь у сервис‑центра. Не пытайтесь пайкой или самостоятельным ремонтом без опыта.

7. Типичные проблемы и как их решать

• Система не включается: проверьте 24‑pin и CPU‑8pin, кнопку питания, переключатель на блоке питания (I/O).
• Система включается, но нет изображения: проверьте питание видеокарты (PCIe/12VHPWR) и кабели монитора.
• Перегрев кабеля/разъёма: немедленно выключите и проверьте, правильно ли подключены кабели; чаще всего виноват плохой контакт или перегрузка на одном кабеле.

8. Короткие советы

• Покупайте PSU с небольшой «запасной мощностью».
• Отдавайте предпочтение блокам с хорошими отзывами и гарантийной поддержкой.
• Для больших систем с несколькими дисками и PCIe‑устройствами выбирайте модульный блок и более длинные кабели, если корпус большой.


  ---

Если возникнут трудности при подключении БП или будут вопросы — оставь комментарий под статьёй, попробуем разобраться. Удачи!
