Подключение материнской платы: понятный гайд для начинающих

Советуем ознакомиться и с нашим материалом: Подключение блока питания. Это очень хорошо дополнить информацию.

Питание — что и куда

1) Главный разъём питания материнской платы (ATX 24‑pin)

Это самый крупный разъём от блока питания — обычно 20+4 контакта (24‑pin). Он идёт в один разъём на плате, часто подписан ATX_PWR или EATXPWR. Разъём ключён — вставляется только в одном положении.

Совет: При подключении убедитесь, что защёлка на разъёме защёлкивается.

2) Питание процессора (CPU EPS 8‑pin или 4+4)

Обычно рядом с разъёмом процессора находится 4‑ или 8‑контактный разъём, подписан как CPU_PWR, ATX12V или EPS12V. В современных блоках питания этот кабель бывает 4+4 (складывается в 8).

Важно: Без этого кабеля система может не включиться или сразу выключиться.

3) Питание видеокарты (PCIe 6/8‑pin)

Если ваша видеокарта требует дополнительного питания — подключите 6-ти или 8‑контактные кабели PCIe прямо от блока питания. Не используйте сплиттеры из одного кабеля для двух мощных карт без проверки нагрузки.

Важно про 12VHPWR (новый 16‑пиновый разъём для мощных видеокарт): современные высокопроизводительные видеокарты (PCIe Gen5 / Ada Lovelace и новее у некоторых производителей) могут использовать новый разъём 12VHPWR (иногда называют 16‑pin). Этот кабель отличается от классических PCIe‑6/8 и требует аккуратного обращения:

• Если ваш блок питания имеет штатный 12VHPWR‑кабель, используйте именно его; не применяйте старые адаптеры без проверки совместимости.
• Если у вас переходник с нескольких 8‑pin → 12VHPWR, убедитесь, что блок питания и кабели выдержат суммарную нагрузку, иначе возможен нагрев и проблемы с питанием.
• При подключении следите, чтобы защёлка встала на место и кабель не был перекручен.

4) Питание накопителей и вентиляторов (SATA, Molex)

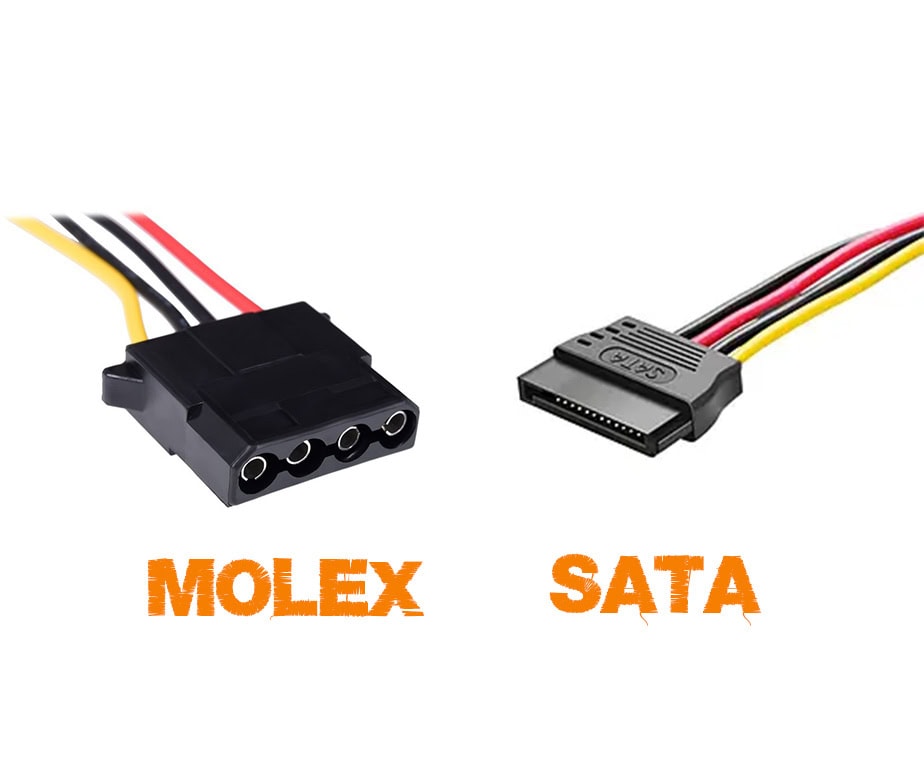

Современные накопители используют SATA power — плоский разъём. Старые устройства и некоторые вентиляторы могут использовать Molex (4‑pin). Подключите только необходимые кабели, не перегружайте один кабель множеством устройств.



---

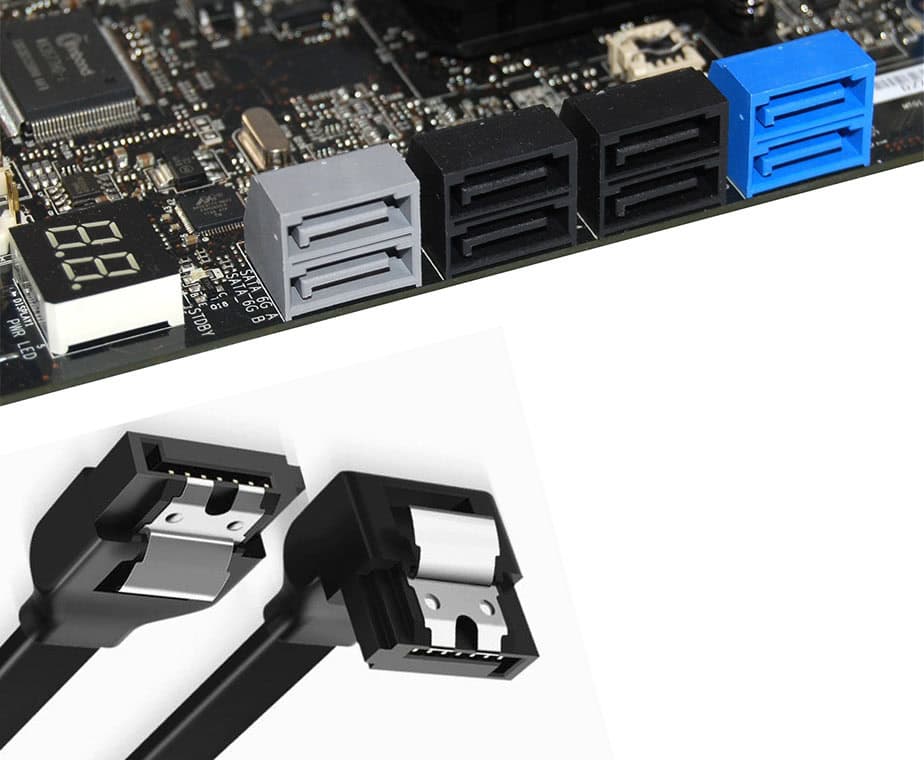

ℹ️ Не забудьте про интерфейсные SATA‑кабели (data): отдельно от питания, каждый SATA‑накопитель требует SATA data cable — тонкий кабель, идущий от накопителя к соответствующему порту на материнской плате (обычно подписан SATA0, SATA1 и т.д.). Без этого кабеля операционная система не увидит диск, даже если питание подключено. При подключении запомните, какие порты вы заняли — это упростит настройку BIOS/UEFI и корневой порядок загрузки.

ℹ️ Накопители M.2

Современные материнские платы оснащаются разъёмами M.2. Чаще всего они используются для установки:

• SSD накопителей (NVMe или SATA) — обеспечивают высокую скорость работы.
• Wi-Fi и Bluetooth модулей — расширяют беспроводные возможности ПК.



Фронт‑панель (Front Panel) — кнопки и индикаторы

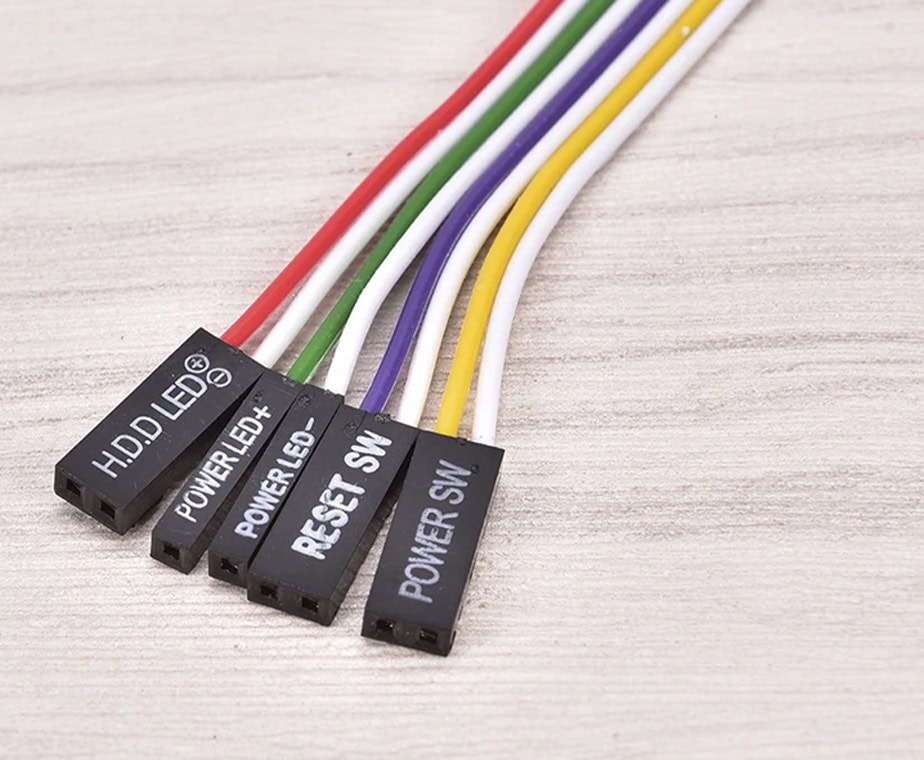

Кабели, идущие от передней панели корпуса, обычно промаркированы: POWER SW, RESET SW, HDD LED, POWER LED (или PWR LED), иногда и динамик SPEAKER.

• POWER SW (Power Switch) — кнопка питания. Две тонкие жилы, подключаются к соответствующим контактам PWR_BTN на плате. Порядок контактов по полярности не важен — кнопка просто замыкает цепь.
• RESET SW (Reset) — кнопка перезагрузки. Подключается аналогично (если есть).
• HDD LED (HDD Activity LED) — индикатор активности диска. У некоторых корпусов есть + и −, и важно соблюсти полярность (обычно отмечена и цветом и знаком).
• POWER LED — индикатор питания; иногда состоит из двух контактов (анод и катод) или трёх (для разных состояний). Если индикатор не горит, попробуйте поменять полярность или проверить в мануале.

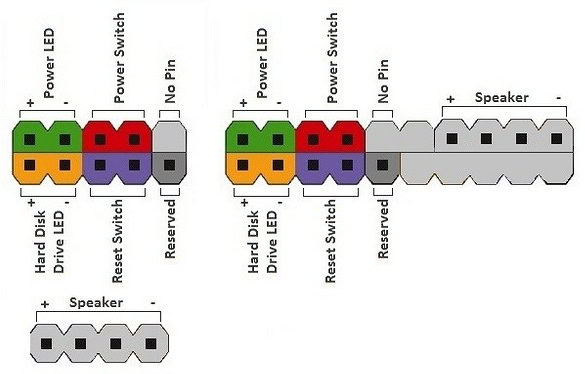

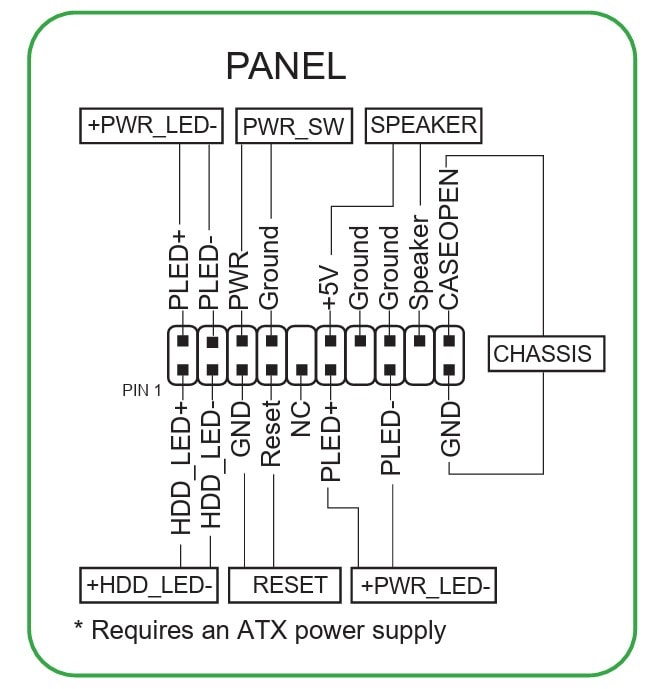

Важное замечание: расположение контактов фронт‑панели на плате зависит от её модели. Перед подключением найдите в инструкции вашей материнской платы раздел Front Panel Header (F_PANEL) или System Panel и следуйте схеме. Иллюстрация подключение на примере платы ASUS.





Передние USB и аудио

USB 2.0 (front USB)

Кабели от передних портов USB обычно помечены USB или USB2. Они подключаются к 9‑контактному разъему на плате (обычно две строки по 5/4 контактов, один контакт отсутствует).
Принцип: в одном порту 4 сигнала — +5V, D−, D+, GND. Кабель обычно подписан, а на плате контакты помечены рядом с заголовком (например, USB1, USB2).

USB 3.x (front USB 3.0/3.1)

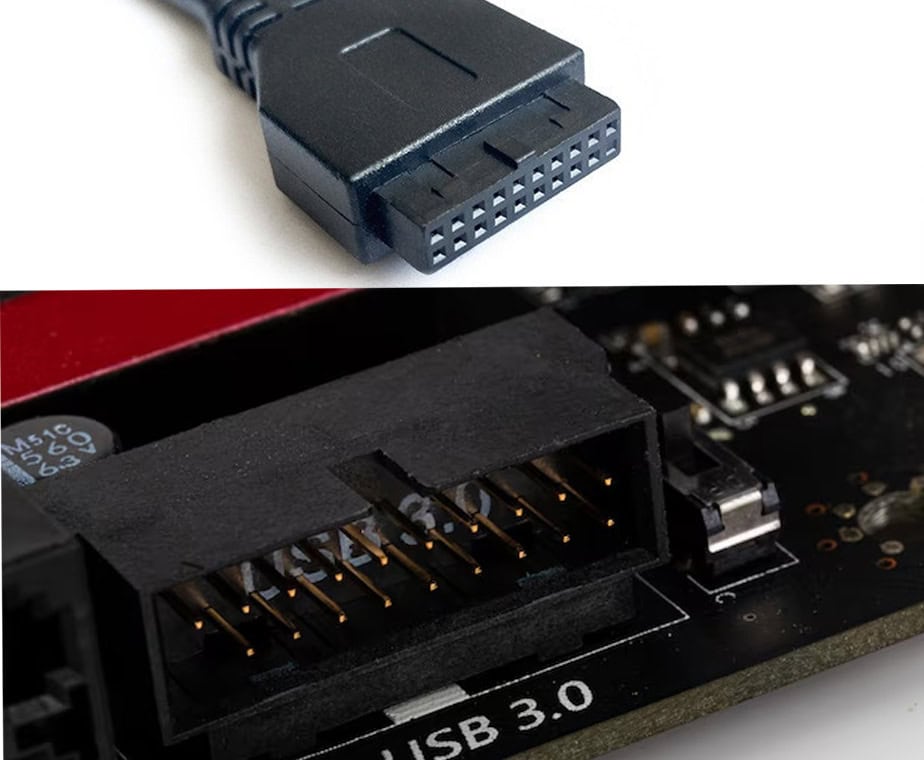

USB 3.x использует большой прямоугольный разъём (обычно синие кабели) с примерно 19 контактами. Он подключается в один разъём USB3 на плате — ключение не позволяет перепутать полярность.

Front Audio (HD Audio)

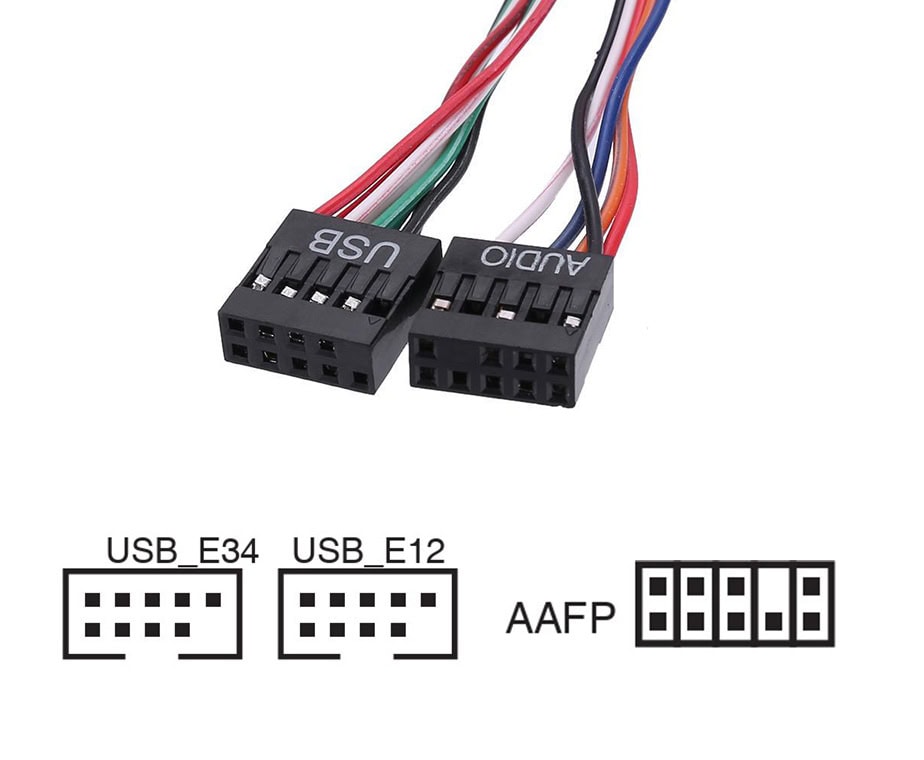

Кабель обычно подписан HD AUDIO или AC97. На первой иллюстрации кабель подписан просто AUDIO. Современные корпуса используют HD AUDIO. Плата имеет соответствующий разъем F_AUDIO или AAFP. Если на корпусе есть выбор между HD AUDIO и AC97, выбирайте HD AUDIO — это современный стандарт.



Вентиляторы и другие разъёмы

• Коннекторы вентиляторов. (CPU_FAN, CPU_OPT, AIO_PUMP, CHA_FAN, SYS_FAN).
• Подключайте вентиляторы к соответствующим разъемам. Контакты чаще всего 3‑х(в большинстве современных плат только для помпы СВО) или 4‑х контактные. CPU‑вентилятор обязательно к CPU_FAN.
• Подсветка RGB / ARGB. Подключайте только совместимые разъёмы и соблюдайте полярность (4‑pin 12V для RGB или 3‑pin 5V для ARGB).

Первое включение и проверка

1. Подключите один монитор, одну планку RAM и видеокарту (если материнская плата не имеет встроенного видео).
2. Подключите клавиатуру.
3. Подайте питание и кратко нажмите кнопку включения.
4. Если система не включилась: проверьте 24‑pin и CPU 8‑pin, что они плотно вставлены.
5. Если есть сигнал, войдите в BIOS/UEFI и проверьте, что процессор и память распознаны.

Частые проблемы и решения

• Система не запускается, но вентиляторы крутятся. Проверьте наличие CPU 8‑pin питания; убедитесь, что оперативная память вставлена и защёлкнута; попробуйте вынуть и вставить видеокарту.
• Нет изображения на мониторе. Проверьте кабель монитора, вход в BIOS; убедитесь, что видеокарта подключена к питанию (если требуется).
• Индикаторы на корпусе не работают. Возможно, неправильно подключены POWER LED или HDD LED — попробуйте поменять полярность или проверьте схему в мануале.
• Фронт‑USB не работает. Проверьте, что кабель подключён к правильному заголовку USB и что в BIOS/UEFI включены USB‑контроллеры.

Советы и полезные хитрости

• Фотографируйте этапы сборки. Если что‑то пойдёт не так, фото помогут вспомнить, как всё было подключено.
• Промаркируйте кабели. Это экономит время при сборке и при ремонте в будущем.
• Читайте мануал. Это самый надёжный источник информации по вашей конкретной плате.
• Проверяйте совместимость. Перед покупкой компонентов убедитесь, что они совместимы с платой (разъёмы, форм-фактор, размеры кулера для процессора и т.д.).

Если возникнут трудности при сборке или будут вопросы — оставь комментарий под статьёй, попробуем разобраться. Удачи!
